PQ Edge
il nuovo Analizzatore di Disturbi di Rete Elettrica
Verifica la disponibilità dei nuovi Aggiornamenti Firmware

Con PQ Edge non è più necessario inviare un tecnico dal cliente per investigare sui disturbi di rete elettrica. Le informazioni di Power Quality sono subito disponibili sullo schermo del Pc. Non perdere tempo, installa PQ Edge in ogni applicazione critica, risparmi tempo e denaro.

Il costo di PQ Edge è così basso da sembrare incredibile.

Prova l'interfaccia WEB di PQ Edge e scopri le prestazioni

Presentazione PQEdge: Applicazioni
Presentazione di PQEdge: I Disturbi di PQ
Presentazione di PQdge: strumento diverso
Presentazione di PQEdge: Prestazioni
Descrizione

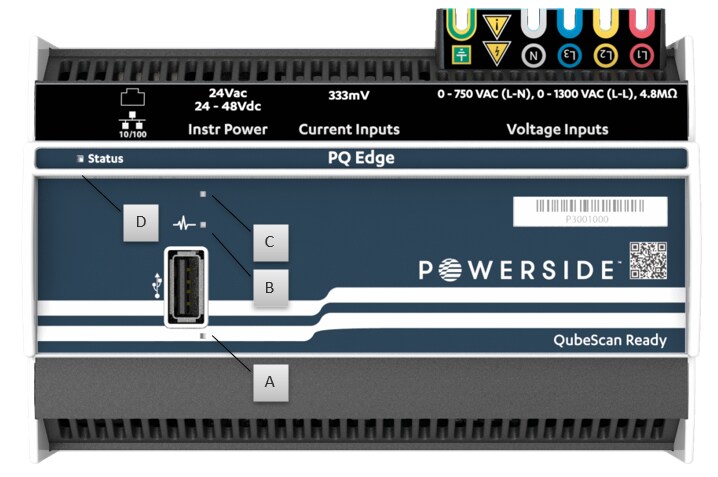

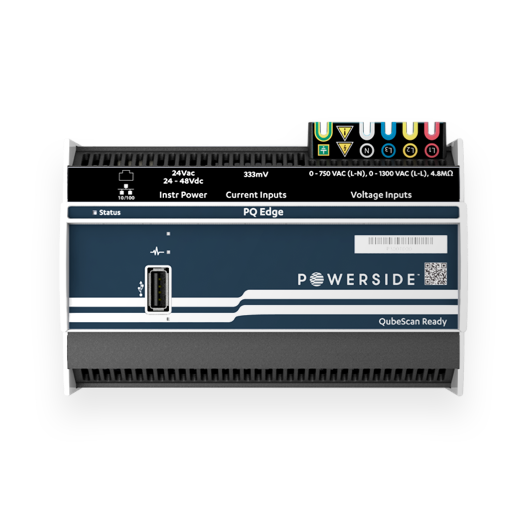

PQEdge è il nuovo analizzatore di disturbi per reti elettriche trifase e monofase, appositamente realizzato da Powerside per l'utilizzo su larga scala in svariate applicazioni di Power Quality e Monitoraggio dei consumi elettrici. E' capace di analizzare e registrare, secondo la norma CEI-EN-61000-4-30 per strumenti di Classe A, le perturbazioni elettriche che impediscono il corretto funzionamento delle apparecchiature elettroniche alimentate dalla rete a 50 Hz monitorata da PQEdge (anche per reti a 60Hz e 400Hz). La semplicità d'uso e d'installazione, su supporto a rotaia DIN, fanno di PQEdge lo strumento di Power Quality con il più elevato rapporto Prestazioni/ Prezzo presente oggi sul mercato. Il modo di funzionamento è estremamente semplice: registra le perturbazioni elettriche sia in formato CSV (compatibile con MS Excell) sia in formato grafico GIF, quindi le memorizza sulla Memoria interna da 32GB. Non è necessario alcun software, sia per la programmazione che per l'interpretazione dei dati. I disturbi sono catturati nel preciso istante in cui si verificano, in formato grafico GIF, quindi visualizzabili da qualsiasi Pc. E' possibile avere diagrammi di tempo, sempre in formato GIF, con dati di un giorno, una settimana o un mese. Il campionamento base è di 256 campioni per ciclo. Lo strumento base prevede sia  il monitoraggio di tensione sia quello di corrente su 4 canali. PQEdge è privo di display, ma ci si collega con un'apposita App in Bluetooth allo Smartphone, utilizzando per la visualizzazione il display di quest'ultimo. Completano le prestazioni tecniche, una porta di comunicazione ethernet e una porta USB, a cui è possibile collegare una sonda di temperatura/umidità/vibrazioni. PQEdge esegue Misure di Potenza ed energia, Misure di Armoniche e Flicker; L'Interfaccia Ethernet consente l'accesso al Web Server, al protocollo Modbus TCP-IP, alle e-mail, DNP-3.0, BACnet, SNMP, FTP, Sincronizzazionbe orologio NTP e SNTP.  Sono disponibili anche alcune opzioni che completano le prestazioni dell'analizzatore PQEdge: Modulo DIN rail alimentatore 230Vac; Modulo DIN rail UPS, Modulo GPS per sincronizzazione orologio interno.
Funzioni di Misura e Prestazioni Tecniche Standard
  • Tensione Nominale: 0-750V AC F-N,  0-1300Vac F-F, 50, 60, 400Hz Trifase o Monofase, DC
  • Corrente: 4 Canali per sonde o toroidi apribili esterni con secondario 0.333V
  • Canali di Misura: Fase-Neutro, Fase-Fase, Fase-Terra (Trifase e Monofase)
  • Metodo di Misura: Norma CEI-EN-61000-4-30 Classe A
  • Range di Misura: dal 10% al 150% di Udin, conforme a CEI-EN-61000-4-30 Classe A
  • Precisione di Misura: +/- 0,1% di Udin, secondo norma CEI-EN-61000-4-30 Classe A
  • Altre misure come da norma CEI-EN-61000-4-30 per strumenti di Classe A
  • Monitoraggio Frequenza, Squilibrio, Armoniche e Flicker
  • Monitoraggio Armonieche e Interarmoniche
  • Monitoraggio Emissioni condotte 2-9 KHz
  • Porta USB per chiiavetta USB Sonda Temperatura, Umidità e Pressione atmosferica, Vibrazioni
  • Porta Ethernet per Web Server, Modbus TCP-IP, e-mail, DHCP, FTP, SNTP.
  • Alimentazione standard: 24Vac oppure 24-48Vdc. Modulo trafo esterno DIN Rail per 230Vac.
Opzioni
  • Modulo Din-Rail TRAFO di alimentazione 230Vac, 50-60Hz
  • Modulo Din-Rail di Alimentazione, 100 – 240Vac, 50-60Hz.
  • Sonda di Temperatura/ Umidità/Vibrazioni
  • Modulo Din-Rail UPS, autonomia a seconda della batteria utilizzata.
  • Modulo GPS per sincronizzazione orologio interno.
Facile Installazione
  • Tensione d'ingresso: 100V, 120V, 200V, 208V, 230V, 240V, 277V, 380V, 480V, 690V
  • Frequenza: 50 Hz, 60 Hz, 400Hz, DC
  • Montaggio DIN-rail (a rotaia) o a Pannello.
  • Moduli opzionali DIN rail esterni (vedi sopra).
Applicazioni Tipiche
Specifiche Tecniche
Tensione Nominale Udin:
    100-750Vac Fase-Neutro o 1300Vac Fase-Fase, 50, 60, 400Hz, selezionabile automaticamente

Canali di Misura:
    Monofase o Trifase Fase/Neutro - Fase/Fase – Fase/Terra, selezionabile automaticamente

Metodo di Misura:
    512 campioni/ciclo Conforme alla norma CEI-EN-61000-4-30 Classe A

Range di Misura:
    dal 10% al 150% di Udin Conforme alla norma CEI-EN-61000-4-30 Classe A

Precisione di Misura:
    +/- 0,1% di Udin Conforme alla norma CEI-EN-61000-4-30 Classe A

Buchi di Tensione:
    dal 10% al 150% di Udin Conforme alla norma CEI-EN-61000-4-30 Classe A

Sovratensioni:
    dal 10% al 150% di Udin Conforme alla norma CEI-EN-61000-4-30 Classe A

Interruzioni di Rete:
    Conforme alla norma CEI-EN-61000-4-30 Classe A

Squilibrio di Tensione:
    Conforme alla norma CEI-EN-61000-4-30 Classe A

 Intervalli Aggregazione:
    Conforme alla norma CEI-EN-61000-4-30 Classe A
